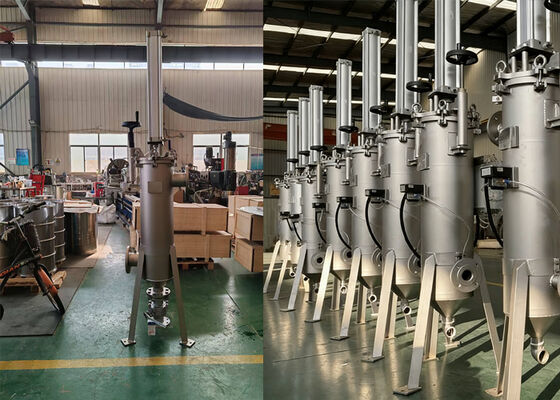

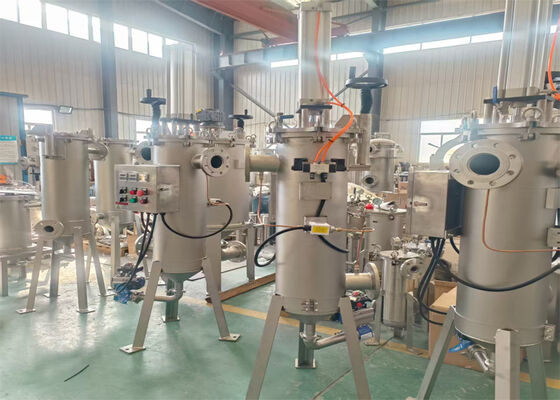

ตัวกรองทำความสะอาดตัวเองอัตโนมัติแบบนิวแมติกสำหรับอุตสาหกรรมป้องกันการระเบิด

[โหมดการกรอง]

ของเหลวเข้าทางช่องรับเข้า ใบมีดรูปจานที่สปริงกดจะแนบสนิทกับพื้นผิวด้านในขององค์ประกอบตัวกรอง โดยวางอยู่ที่ปลายด้านบน ของเหลวจะไหลผ่านใบมีดและไหลออกทางพื้นผิวด้านในขององค์ประกอบตัวกรอง สิ่งสกปรกจะถูกดักจับบนพื้นผิวด้านในนี้ ในขณะที่ของเหลวที่กรองแล้วจะไหลออกทางช่องจ่าย เมื่อเวลาผ่านไป สิ่งสกปรกจะสะสมมากขึ้นเรื่อยๆ และความดันแตกต่างจะเพิ่มขึ้น ดังนั้น องค์ประกอบตัวกรองจะถูกทำความสะอาดเมื่อถึงเกณฑ์ความดันแตกต่างที่ตั้งไว้ล่วงหน้า หรือตามช่วงเวลาที่กำหนด

[โหมดการทำความสะอาด]

กระบอกสูบแบบลมจะขับเคลื่อนใบมีดให้เคลื่อนที่ขึ้นลงเป็นจังหวะเพื่อทำความสะอาดองค์ประกอบตัวกรอง ในระหว่างการเคลื่อนที่ลง สิ่งสกปรกจะถูกผลักโดยใบมีดไปยังด้านล่างของโครงตัวกรอง ซึ่งสิ่งสกปรกที่มีความหนาแน่นสูงจะตกตะกอนในห้องเก็บสิ่งสกปรก ในระหว่างการเคลื่อนที่ขึ้น สิ่งสกปรกที่ตกค้างจะถูกขูดออกและผลักไปยังด้านบนขององค์ประกอบตัวกรอง สิ่งสกปรกเหล่านี้จะถูกชะล้างออกโดยของเหลวที่ไหลผ่าน กลับเข้าไปในใบมีด กลับไปยังพื้นผิวด้านในขององค์ประกอบตัวกรอง และจะถูกขูดออกอีกครั้งในการเคลื่อนที่ลงครั้งต่อไป การทำความสะอาดแต่ละรอบประกอบด้วยการเคลื่อนที่หลายครั้ง เมื่อพื้นผิวขององค์ประกอบตัวกรองสะอาดแล้ว ความสามารถในการกรองจะกลับคืนมา การกรองจะดำเนินต่อไปโดยไม่หยุดชะงักในระหว่างกระบวนการทำความสะอาด

[โหมดการระบาย]

หลังจากทำความสะอาดหลายรอบ เมื่อสิ่งสกปรกสะสมถึงปริมาณหนึ่ง วาล์วระบายจะถูกเปิดเป็นระยะๆ เพื่อระบายของเหลวเสียที่มีความเข้มข้นของสิ่งสกปรกสูง หากจำเป็น สิ่งสกปรกเหล่านี้อาจถูกนำกลับมาใช้ใหม่ได้
