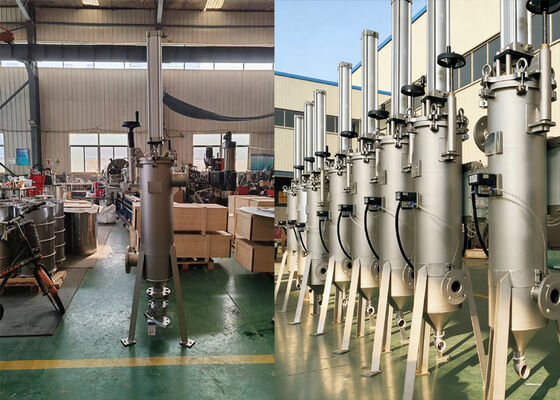

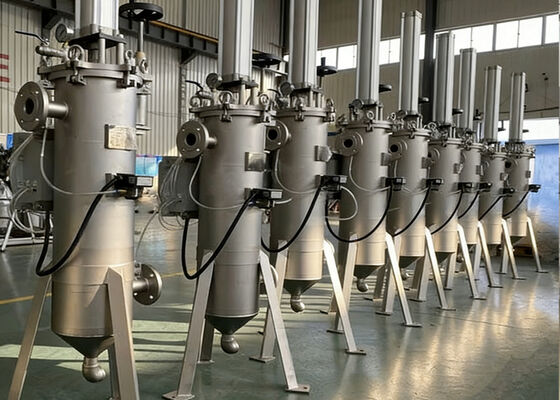

ตัวกรองทำความสะอาดตัวเองแบบนิวเมติกอัตโนมัติสำหรับอุตสาหกรรมเคมี

[โหมดการกรอง ]

ของเหลวเข้าทางช่องรับเข้า ใบมีดขูดรูปทรงจานที่ยึดด้วยสปริงจะกดแนบสนิทกับพื้นผิวด้านในขององค์ประกอบตัวกรอง โดยวางอยู่ที่ปลายด้านบน ของเหลวจะไหลผ่านใบมีดขูดและไหลออกทางด้านนอกของพื้นผิวด้านในขององค์ประกอบตัวกรอง สิ่งสกปรกจะถูกดักจับไว้ที่พื้นผิวด้านในนี้ ในขณะที่ของเหลวที่กรองแล้วจะไหลออกทางช่องจ่าย เมื่อเวลาผ่านไป สิ่งสกปรกจะสะสมมากขึ้นเรื่อยๆ และความดันแตกต่างจะเพิ่มขึ้น ดังนั้น องค์ประกอบตัวกรองจะถูกทำความสะอาดเมื่อถึงเกณฑ์ความดันแตกต่างที่ตั้งไว้ล่วงหน้า หรือตามช่วงเวลาที่กำหนด

[โหมดการทำความสะอาด ]

กระบอกสูบนิวแมติกส์จะขับเคลื่อนใบมีดขูดให้เคลื่อนที่ขึ้นลงเป็นจังหวะเพื่อทำความสะอาดองค์ประกอบตัวกรอง ในระหว่างการเคลื่อนที่ลง สิ่งสกปรกจะถูกผลักโดยใบมีดขูดไปยังด้านล่างของตัวเรือนตัวกรอง ซึ่งสิ่งสกปรกที่มีความหนาแน่นสูงจะตกตะกอนลงในห้องเก็บสิ่งสกปรก ในระหว่างการเคลื่อนที่ขึ้น สิ่งสกปรกที่ตกค้างจะถูกขูดออกและผลักไปยังด้านบนขององค์ประกอบตัวกรอง สิ่งสกปรกเหล่านี้จะถูกชะล้างออกโดยของเหลวที่ไหลผ่าน กลับเข้าไปในใบมีดขูด กลับไปยังพื้นผิวด้านในขององค์ประกอบตัวกรอง และจะถูกขูดออกอีกครั้งในระหว่างการเคลื่อนที่ลงครั้งต่อไป การทำความสะอาดแต่ละรอบประกอบด้วยการเคลื่อนที่หลายครั้ง เมื่อพื้นผิวขององค์ประกอบตัวกรองสะอาดแล้ว ความสามารถในการกรองจะกลับคืนสู่สภาพเดิม การกรองยังคงดำเนินต่อไปโดยไม่หยุดชะงักในระหว่างกระบวนการทำความสะอาด

[โหมดการระบาย ]

หลังจากทำความสะอาดหลายรอบ เมื่อสิ่งสกปรกสะสมจนถึงปริมาตรที่กำหนด วาล์วระบายจะถูกเปิดเป็นระยะๆ เพื่อระบายของเหลวเสียที่มีสิ่งสกปรกเข้มข้นสูง หากจำเป็น สิ่งสกปรกเหล่านี้อาจถูกนำกลับมาใช้ใหม่ได้
