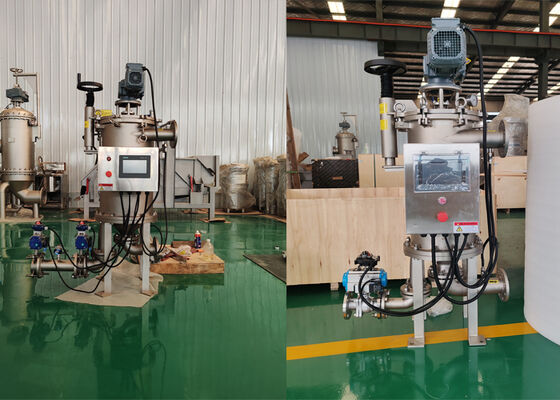

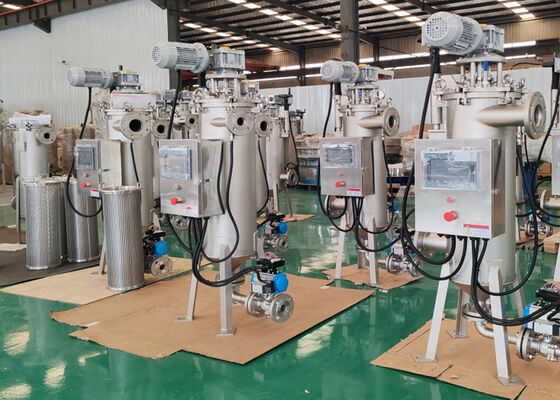

ตัวกรองการทำความสะอาดตัวเองชนิดกลไกมีดโกน

ตัวกรองแบบทำความสะอาดตัวเองชนิดใบปาดภายนอกมีความแม่นยำในการกรองขั้นต่ำ 20 ไมครอน

ตัวกรองแบบทำความสะอาดตัวเองชนิดใบปาดภายนอกทำจากสแตนเลสทั้งหมดและติดตั้งในท่อที่ปิดสนิท ส่วนประกอบหลักประกอบด้วยตะแกรงลวดลิ่ม, อุปกรณ์ใบปาดหมุน, อุปกรณ์ส่งกำลัง เป็นต้น

ของเหลวเข้าสู่ตัวกรองจากช่องรับเข้าและไหลเข้าจากพื้นผิวด้านนอกของไส้กรอง ปลายด้านล่างของไส้กรอง (ตะแกรงลวดลิ่ม) เชื่อมต่อกับช่องจ่าย และของเหลวจะไหลออกทางช่องจ่าย เมื่อมีสิ่งเจือปนจำนวนหนึ่งถูกดักจับบนพื้นผิวของไส้กรอง (ตะแกรงลวดลิ่ม) กระบวนการทำความสะอาดจะเริ่มขึ้นตามเวลาที่กำหนดหรือตามความแตกต่างของแรงดันที่ตั้งไว้ มอเตอร์ลดรอบจะขับเคลื่อนใบปาดที่ติดอยู่กับพื้นผิวด้านนอกของไส้กรองในแนวเฉียงให้หมุนและขูดสิ่งเจือปนออกจากพื้นผิวด้านนอกของไส้กรอง (ตะแกรงลวดลิ่ม) สิ่งเจือปนจะออกจากพื้นผิวของไส้กรอง (ตะแกรงลวดลิ่ม) ไปตามใบปาดและตกลงสู่ก้นตัวกรองพร้อมกับของเหลวที่ไหลลง แผ่นกวาดหมุนจะกวาดสิ่งเจือปนหนักที่ก้นตัวกรองไปยังห้องเก็บกาก สิ่งเจือปนจะสะสมในห้องเก็บกากและก้นตัวกรอง วาล์วระบายจะเปิดโดยอัตโนมัติตามเวลาที่กำหนดเพื่อระบายของเหลวที่มีสิ่งเจือปนความเข้มข้นสูงออกจากช่องระบาย หากจำเป็น สามารถนำของเหลวที่ระบายออกไปกลับมาใช้ใหม่ได้
