เครื่องตัดและกรอกลับกระดาษควบคุม PLC ความเร็วสูง

เครื่องตัดและม้วนกระดาษม้วนควบคุม PLC ความเร็วสูง

เครื่องตัดกระดาษเป็นอุปกรณ์การแปรรูปกระดาษที่ตัดและม้วนกระดาษเว็บไวด์ใหม่เป็นม้วนที่มีความกว้างและเส้นผ่านศูนย์กลางต่างกันใช้กันอย่างแพร่หลายในอุตสาหกรรมแปรรูปกระดาษหรืออุปกรณ์เครื่องจักรกลก่อนและหลังการกด


คุณสมบัติ

1. เครื่องตัดกระดาษใช้ PLC และการควบคุมหน้าจอสัมผัส การควบคุมความตึงของคลัทช์ผงแม่เหล็ก และโหมดการม้วนตรงกลาง
2. โฮสต์ใช้การแปลงความถี่สำหรับการควบคุมความเร็วสามารถวัดอัตโนมัติ, หยุดปลุกตัวเลขความตึงทั้งหมดจะแสดงบนหน้าจอสัมผัส
3. การคลี่คลายใช้การแก้ไขอัตโนมัติด้วยตาแมว (หรือการแก้ไขด้วยคลื่นเสียงความถี่สูง) เพื่อแก้ไขขอบกระดาษให้เรียบร้อย เพื่อให้สามารถตัดวัสดุที่ไม่สม่ำเสมอได้ตามปกติ
4. มีดกลม (หรือมีดตรง) ตัดตามยาว อุปกรณ์ปล่อยอัตโนมัติขอบเสีย
5. รอกป้อนอาหารแบบแมนนวล (หรือแบบลม) พร้อมเพลาขยายอากาศแบบปลอกกรวย (3 "หรือ 6")
6. ไขลาน A, แกน B (แบบขยายอากาศ)

โครงสร้างหลักและหลักการทำงาน

เครื่องตัดกระดาษประกอบด้วยโครง ระบบส่งกำลัง เครื่องจักรดึงกลับและหดกลับ และอุปกรณ์ควบคุมความตึง ส่วนประกอบการลาก ตัวรองรับการตัด การกรอกลับและระบายของเสีย ฯลฯ เป็นวัตถุดิบที่ถูกตัดเป็นหน่วยอิสระจำนวนหนึ่ง ทำงาน หลักการคือวัตถุดิบได้รับการแก้ไขบนเพลาป้อนที่ปลายด้านหนึ่งของตัวควบคุมความตึงของผงแม่เหล็กเพื่อรักษาความตึงที่ต้องการของวัตถุดิบจากนั้นผ่านลูกกลิ้งยางคู่หนึ่งเพื่อดึงวัตถุดิบตัดเป็นใบมีดจำนวนหนึ่ง .จากนั้นผ่านตัวนำลูกกลิ้งไปยัง A, B ม้วนผลิตภัณฑ์สำเร็จรูปไดรฟ์ขับเคลื่อนด้วยลูกกลิ้งยางลากมอเตอร์หลักและการทำงานแบบซิงโครนัสของเพลารับเพื่อให้บรรลุวัตถุประสงค์ของการลากจูงและวัสดุสำเร็จรูป

1. โครงและระบบส่งกำลัง: โครงประกอบด้วยแผ่นผนังด้านซ้ายและขวา เหล็กค้ำยัน และเครื่องจักรป้อนอาหารระบบขับเคลื่อนส่วนใหญ่จะใช้สำหรับการวาดภาพวัสดุ ม้วน มันเป็นโดยการแปลงความถี่ความเร็ว stepless ควบคุมกำลังมอเตอร์ผ่านการทำงานของลูกกลิ้งลากมอเตอร์ของสายพาน V ลูกกลิ้งยางหลักและลูกกลิ้งฉุดขับเคลื่อนเป็นวัตถุดิบเดินลาก clingy และซิงโครนัสการดำเนินการ ผ่านการทำงานแบบซิงโครนัสของแกนมีดทรงกลมที่ขับเคลื่อนด้วยแรงฉุดลากแบบแอ็คทีฟและบรรลุข้อกำหนดในการตัดที่ดีขึ้น ผ่านการหมุนเพลาเครื่องมือรอบล่างที่คดเคี้ยว A และการทำงานแบบซิงโครนัส B ที่คดเคี้ยว เพื่อให้บรรลุวัตถุประสงค์ของวัสดุ

2. กลไกการรับวัสดุและอุปกรณ์ปรับความตึง: กลไกการรับวัสดุส่วนใหญ่ประกอบด้วยโซ่ ล้อซิงโครนัส คลัตช์ผงแม่เหล็ก และเพลาขยายอากาศ และส่วนอื่น ๆด้วยการทำงานของมอเตอร์สองรีลที่แยกจากกัน ตราบใดที่การปรับกระแสคลัตช์ผงแม่เหล็ก สามารถเปลี่ยนขนาดของความตึงของเพลารับได้

3. ส่วนประกอบในการลาก: ส่วนประกอบในการลากจูงส่วนใหญ่ประกอบด้วยเตียงลากคู่หนึ่งและลูกกลิ้งอะลูมิเนียมแบบแข็งจำนวนหนึ่ง ซึ่งมีบทบาทในการดึงวัตถุดิบสำหรับการม้วนผลิตภัณฑ์สำเร็จรูปกำลังของมันมาจากมอเตอร์ผ่านระบบเกียร์ V-belt ไปยังรางฉุดลากแบบแอ็คทีฟเพื่อให้วิ่งได้

4. ชั้นวางเครื่องมือตัด: ชั้นวางเครื่องมือตัดพร้อมใบมีดกลม, มีดตัดตรงที่จับสำหรับการปฏิบัติงานสามารถปรับระยะเฉือนระหว่างปากใบมีดกลมและร่องปลอกกันกระแทกได้โดยการทำให้มีดกลมเคลื่อนที่ในแนวแกนเล็กน้อยผ่าน CAM ของระนาบ

5. ขดลวดและของเสีย: ของเสียจะถูกระบายออกทางท่ออากาศโดยใช้พลังงานลมของเครื่องเป่าลม

6. กลไกการป้อนและการปรับอัตโนมัติ: กลไกการป้อนส่วนใหญ่มีเพลาป้อน, บล็อกรองรับ, กระบอก, ฐาน, ที่นั่งเคลื่อนที่ซ้ายและขวาและส่วนประกอบอื่น ๆ ของอุปกรณ์แก้ไขอัตโนมัติ: การสตาร์ทด้วยตาแมว, ลูกกลิ้งนำการแก้ไข, ตัวยึดซ้ายและขวา, การแก้ไขจานเคลื่อนที่, ลูกบอล น็อตและสกรู มอเตอร์ซิงโครนัส และลิมิตสวิตช์ซ้ายและขวา


การติดตั้งเครื่องและการปรับการใช้งาน

หลังจากแกะเครื่องแล้ว ควรตรวจสอบความสมบูรณ์ของเครื่องเพื่อตรวจสอบว่ามีความเสียหายระหว่างการขนส่งหรือไม่ ฯลฯ หลังจากการตรวจสอบ สามารถติดตั้งระดับการสอบเทียบได้บนฐานที่เรียบและมั่นคงหลังจากติดตั้งและสอบเทียบเครื่องแล้ว ให้ตรวจสอบว่าชิ้นส่วนทั้งหมดไม่เสียหายหรือไม่ ขันสลักเกลียวเชื่อมต่อแน่นหรือไม่ และชิ้นส่วนที่เคลื่อนที่ได้นั้นมีความยืดหยุ่นหรือไม่จากนั้นเติมน้ำมันหล่อลื่นที่เกี่ยวข้องในส่วนหล่อลื่นแต่ละส่วน ตรวจสอบการเติมน้ำมันและยืนยันว่าไม่มีข้อผิดพลาดก่อนสตาร์ทเครื่องก่อนสตาร์ทเครื่อง โปรดอ่านคู่มือการใช้งานที่แนบมากับเครื่องอย่างละเอียดเริ่มอย่างช้าๆ แล้วค่อยๆ เพิ่มความเร็วตัดจนกระทั่งถึงค่าปกติ

ข้อกำหนดทางเทคนิค

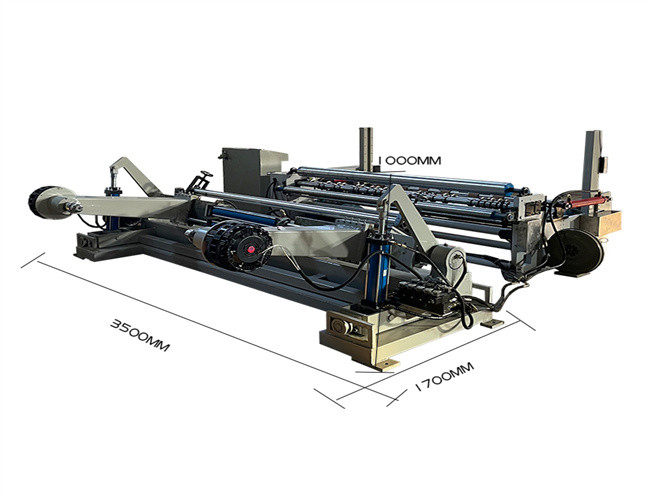

ภาพเครื่อง
