รายละเอียดสินค้า:
การชำระเงิน:
|

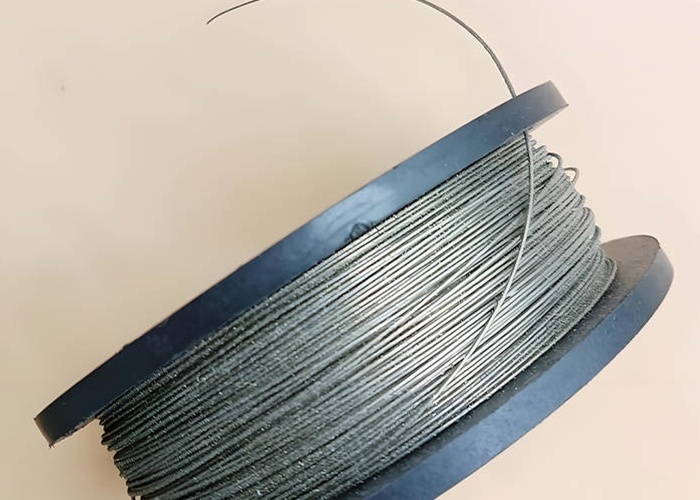

ชื่อสินค้า: | ลวดเพชรบางเฉียบ | เส้นลวดหลัก: | 35 อืม |
---|---|---|---|
ปริมาณ girt: | 120-220 pc/mm | ความขรุขระของพื้นผิว: | RA ≤0.2μm |
เพชรกรวด: | 1.5–3μm monocrystalline | เคิร์ฟ: | 65μm |
เน้น: | สายเพชรแม่นยํา,สายเพชร ultra thin,สายเพชรครึ่งประสาท |

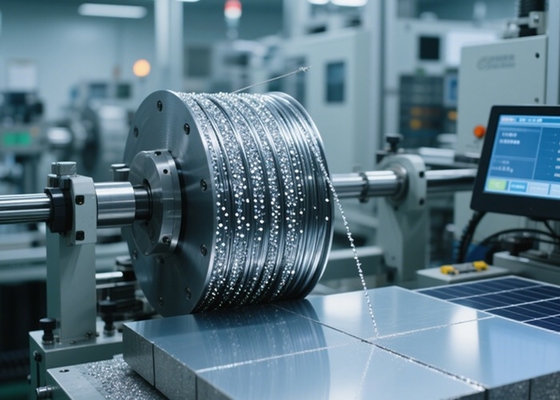

สายเพชร ultra-thin ความแม่นยําสําหรับครึ่งตัวนําและ PV Silicon Wafer Slicing
คําอธิบายสําหรับสายเพชร ultra-thin ความแม่นยําสําหรับครึ่งตัวนําและ PV Silicon Wafer Slicing:
Precision ultra-thin diamond wire is a cutting-edge cutting tool used in the semiconductor and photovoltaic (PV) industries for slicing silicon wafers with exceptional accuracy and minimal material lossมันประกอบด้วยสายแกนความแข็งแรงสูง (โดยทั่วไปเป็นเหล็กหรือตองเฟรสเทน) ที่เคลือบไฟฟ้าด้วยอนุภาคบดเพชรการตัดสไลส์ความประสิทธิภาพสูงของสลิงค์ซิลิคอนโมโนคริสตัลและโพลิกริสตัล.
คุณลักษณะสําหรับ สายเพชร ultra-thin ความแม่นยําสําหรับครึ่งตัวนําและ PV Silicon Wafer Slicing:
1กว้าง Ultra-Thin: ช่วงจาก 30 ‰ 100 μm, ทําให้การสูญเสียการตัดขีดขวางต่ําที่สุดและผลผลิต wafer ที่สูงกว่า.
2การตัดความแม่นยําสูง: รับประกันความหนาของแผ่นแผ่นแบบเรียบร้อย (ต่ําสุด 100 ~ 200 μm) ด้วยคุณภาพพื้นผิวที่ดีกว่า
3ธ อร์ท ม อบราซิฟ: ธ อร์ท ม ส วนซ ง (530 μm) ให้ความเหน อเหน อและความทนทานในการสวม.
4โครงงานแกนความยืดหยุ่นสูง: สแตนเลสหรือทองเฟิร์สเทนสายรับประกันความทนทานและความต้านทานต่อการแตกในระหว่างการตัดความเร็วสูง
5. ความสั่นสะเทือนของสายไฟที่ต่ํา: เพิ่มความมั่นคงในการตัด ลดความบกพร่องบนผิวของแผ่น เช่นรอยแตกเล็กน้อย
การใช้งานสําหรับสายเพชร ultra-thin ที่มีความแม่นยํา สําหรับการตัดเซมคอนดักเตอร์และ PV Silicon Wafer:
1อุตสาหกรรมครึ่งประสาท: การตัดซิลิคอนอินกอตเป็นแผ่น ultra-thin สําหรับ ICs, MEMS และอุปกรณ์พลังงาน. ทําให้แผ่นบางสําหรับการบรรจุที่ทันสมัย (เช่น 3D ICs)
2. โฟตโวลเตอิก (PV) เซลล์แสงอาทิตย์: การตัดซิลิคอนบล็อกต์แบบโมโนคริสตัลลินและโพลิกริสตัลลินเป็นโอฟเฟอร์สําหรับแผ่นแสงอาทิตย์ที่มีประสิทธิภาพสูง ลดขยะซิลิคอน ลดต้นทุนการผลิต
3. การประมวลผลวัสดุที่ก้าวหน้า: ใช้ในการตัดวัสดุที่เปราะบาง เช่น sapphire, SiC และกระจก
ข้อดีสําหรับ สายเพชร ultra-thin ความแม่นยําสําหรับครึ่งตัวนําและ PV Silicon Wafer Slicing:
1. ประสิทธิภาพสูงขึ้น: ความเร็วการตัดที่เร็วขึ้น (สูงสุด 1.5 ~ 2.5 m / s) เมื่อเทียบกับการตัดสายหลายสายที่ใช้สับ
2. ขยะวัสดุที่ต่ํากว่า: การสูญเสียคอร์ฟลดลงเป็น ~ 100 μm (เทียบกับ 150 ~ 200 μm กับเจาะหอม)
3สะอาดต่อสิ่งแวดล้อม: กําจัดขยะหอมล้าง ลดผลกระทบต่อสิ่งแวดล้อม
ประหยัด: อายุการใช้งานของสายไฟที่ยาวนานและผลผลิตที่สูงกว่า ค่าผลิตโดยรวมต่ํากว่า
